上海博迅高温蒸汽灭菌器门锁及其控制改造

1.原门锁装置工作过程简介

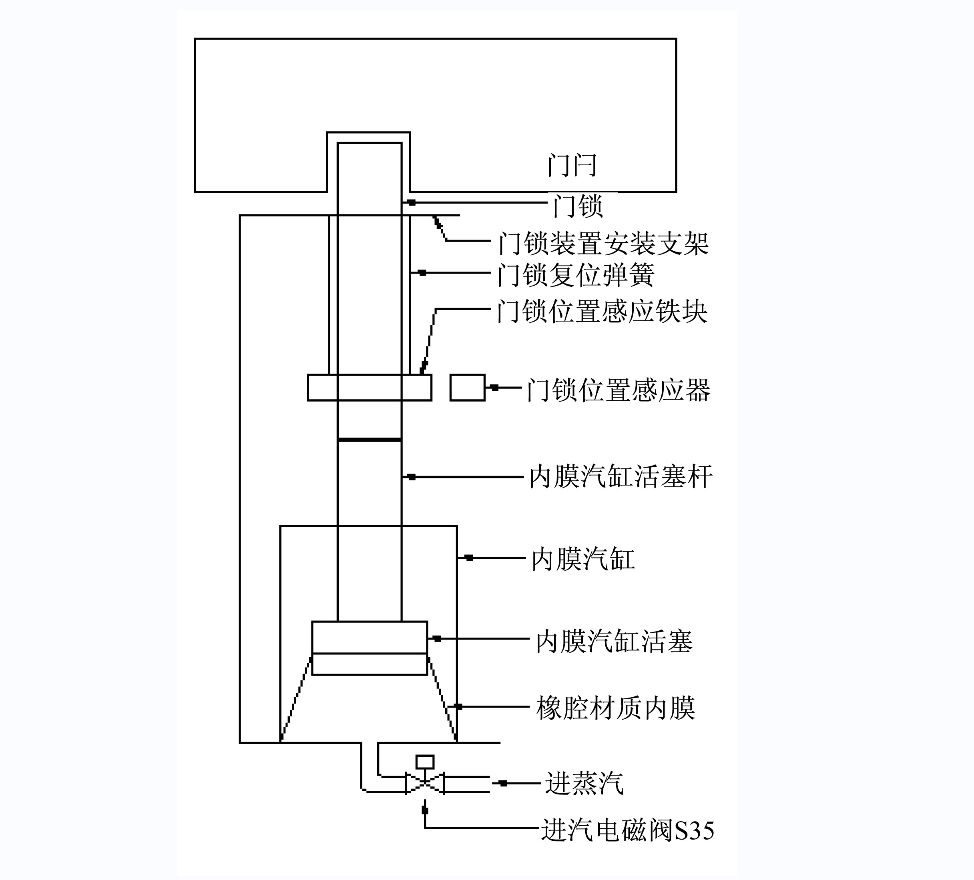

原门锁工作原理示意图如图1所示。
原门锁装置工作过程如下。
锁门操作人员关上灭菌器门门感应开关接通合上门门,门门感应开关接通(由于改造牵涉不到这两个感应开关所以图1、图2、图3中均未面出这两个感应开关)一操作人员在操作屏上点击运行按钮灭菌器运行灭菌程序进燕汽电磁635驱动绝电器得电电磁〕打开→压力燕汽经电磁间S35进入门锁汽淑知密封的橡波胶材质内膜腔内,压力蒸汽克服门锁复位弹簧的阻力推动与内膜相旌的汽赶活塞向上运动)进而推动活塞杆和门锁→门锁进入到门门锁孔内,完成锁门过程。
解锁:灭菌器程序进入结束阶段→进蒸汽电磁阀S35驱动继电器失电,电磁阀也失电关闭,切断压力蒸汽→门锁在复位弹簧的作用下复位解锁。

2原门锁装置存在的问题
(1)由于门锁重复往复运动,致使橡胶内膜破损而漏汽,门锁在灭菌程序运行中不能锁门而报警,灭菌程序逼迫终止,延长医疗器械的灭菌周期,影响灭菌质星量。
(2)内膜频繁破损需要更换,增加了火菌器维修成本。
3改造措施

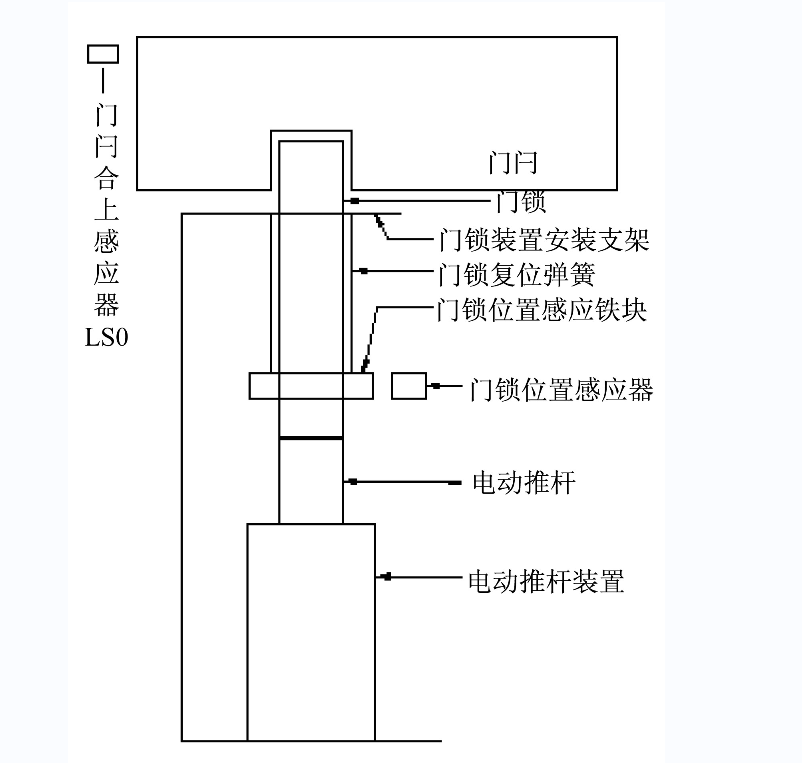

为了解决以上问题,对原门锁装置进行改造。改造后的门锁工作原理图示意图如图2所示。
门锁装置改造思路。在原装置基础上去掉内膜汽知用直流电动推杆代替内膜汽知，电动推杆的驱动信号来自加装的辅助继电器R1见图3,辅助继电器与原进蒸汽电磁阁的驱动信号同步。在门门边部加装被近开关LSCQ如图2)用来控制电动推杆控制器的电源即只有在门F合上后电动推杆控制器才能得电从而保证电气安全。在电动推杆控银器得电的基础上当驱动信号加给辅助绝电器时税电器得电动作推杆控规器得到推杆伸出信号，电动推杆得电伸出:克服门微复位弹簧的力向上运动推动门顿进入门日股孔内将门归淡住同时电动推杆在夙位开关的作用下停止工作(电动推杆的行程需要调整恰当'》。解锁时辅助绝电器汇D动信号解除,辅助继电器失电复位,推杆控制器得到推杆缩回的信号,电动推杆得反向的电源,电动推杆缩回,门锁在复位弹簧的作用下复位。

改造后的门锁装置电气原理图如图3所示。
如图3所示当操作人员关上灭菌器门并合上门门后接近开关LSV有输出,箱辅助继电器RO吸台电动推杆控制器得电。此时电动推杆没有动作信号推杆不动作。操作人员启动运行程序后电磁间85驱动继电器得电辅助继电器R1同时得电,电动推杆得到伸出信号电动推杆伸出推动门锁进入门球锁孔内以锁住门门。当灭曲程序运行结束时电磁在S5驱动绝电器失电.R1也失电.推杆得到缩回信号电动推杆缩回门投在复位弹簧作用下复位解锁。
