浅谈箱式电阻炉校准方法及注意事项

随着科学技术的不断发展，产品日趋更新，社会对质量品质的要求在不断提升，因此企业对生产的源头把控也日益重视。

在不同的生产领域，或多或少会接触到热处理的生产工艺，其中最常见的热处理设备就是箱式电阻炉。

为了让设备能够持续有效的运行且保持良好的性能，箱式电阻炉的计量工作就显得尤为重要，计量过程中遇到的一些问题也有待注意。

箱式电阻炉，顾名思义，就是类似于箱体式的加热电炉。小到学校用于科学实验，大到科研机构实验室用于分析研究产品性能，

企业用来烧结陶瓷、对金属制品进行热处理、以及用于产品退火等。它以电为能源，在某一规定的时间内，电流通过加热元件产生热量，

通过传热、传导和对流等方式对所控区域进行加热。常见的有小型箱式电阻炉、程控炉、台车箱式电阻炉、工业退火炉等等。

以一台箱式电炉为例，长度 3m、宽度 2m、高度 2m，对其进行校准。校准时，外部不应有强烈磁场及振动，空气
中不应有高浓度粉尘和腐蚀性气体。

校准步骤如下：
1 外观检查
箱式电阻炉的外形结构应完好，铭牌内容(名称、规格型号、使用温度范围、制造厂及出厂编号)应齐全，所配温
控器的外形结构应完好，各按键均能正常工作。接通电源，用目测法检查箱式电阻炉各部分的运行情况是否正常。必
要时，可以通过特定设备检查炉内气氛是否正常，以免在校准时，有不良气体溢出，对人体造成伤害。

2 确定传感器数量、布点位置和工作支架的制作情况根据 JJF 1376-2012 《箱式电阻炉校准规范》，容积≥0.15m3，

传感器布点数量为 9 支热电偶，使用标准器为温度巡检仪（配 I 级热电偶，尺寸长度 10m，Ф2mm），
系统扩展不确定度 U=（0.7°C～1.0°C），满足规范要求且均有各点修正值，结合炉膛尺寸确定有效测温区，其中，有

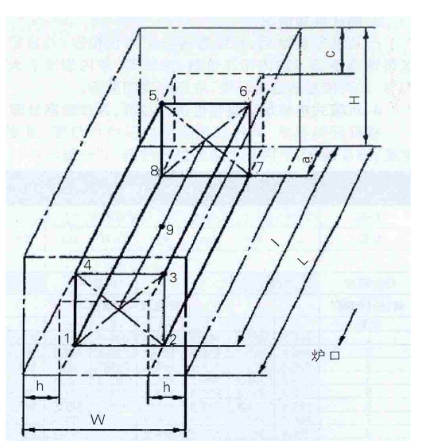

效测温区可以按图示，如下：

这是校准规范中一般情况下所参考的布点方式及位置，也可以按照客户需求或者工艺要求，选择相应的布点
方式，并做标记，使用铜丝与支架相绑并固定。此外，里有两个容易忽略的问题，甚至可以称其为安全隐患。第一个，
就是支架。由于大多数箱式电阻炉的电加热丝都裸露在外，在其加热过程中，万万不能与所使用的热电偶相接触，
因为热电偶外部的金属层会与之导电，轻则损坏标准器，重则箱式电阻炉发生故障，导致安全事故。所以，如果校准
时箱式电阻炉的使用温度较高，不建议使用铝质 （熔点660°C）支架。另外有些铁合金由于质地不纯，遇高温后会
软化，导致支架瘫掉，亦有安全隐患。支架的制作最好使用不锈钢、钢铁合金以及陶瓷这些耐高温材料来制作；第二
个，炉口电源。在遇到的许多台车箱式电炉炉口或者侧面，有一些电连接装置，这个装置用于台车炉底面防火砖下面
的加热，运行时会产生电流，在将传感器从炉口引出时应与现场工程师确认，必要时，要将 9 支热电偶尾部捆绑在一起，

从安全处引出后，再关闭炉门，从而以消除安全隐患.

3 确认连接情况

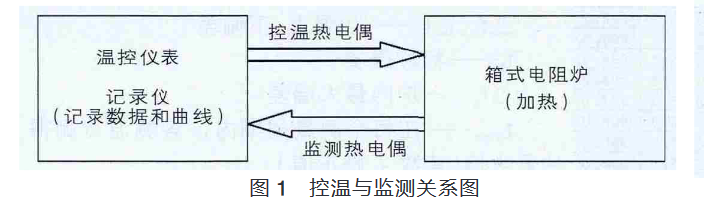

一切准备就绪后，将传感器与记录仪相连，对应记录仪每通道示值与炉内所在位置，冷炉时，炉内温度应大致
均匀，如有传感器显示异常，应及时查明原因。
4 对箱式电阻炉计量特性进行校准，并作数据处理根据规范要求，对箱式电阻炉的温度均匀度、温度稳定度、温度偏差、

炉内最大偏差进行校准，并计算结果。
