恒温槽温场测试

恒温槽垂直温场

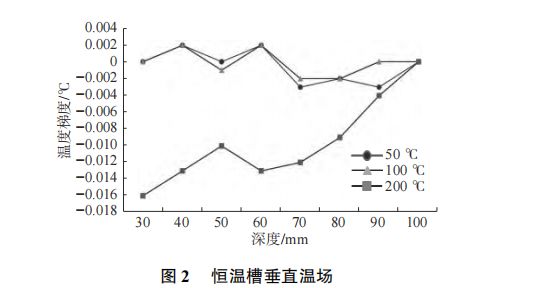

分别测试恒温槽在不同温度下，不同深度的温 度梯度，从图 2 中可以看出，当恒温槽在 50 ℃ 和 100 ℃ 时，恒温槽水平面下 100 mm 到 30 mm，温度 梯度基本在 0.004 ℃ 以内，当恒温槽温度提高到200 ℃ 时，温度梯度随着浸没深度的减小而逐渐增 大，当浸没深度减小到 70 mm 以内后，温度梯度增 大到 0.01 ℃ 以内，当浸没深度减小到 30 mm 时，温 度梯度达到 0.016 ℃，但是不超过 0.02 ℃，仍然符 合 JJG 229-2010 和 JJG 130-2011 的要求。

恒温槽水平温场

50 ℃ 时，不同深度水平温场 差别不大，温场均匀性较好，均在 0.010 ℃ 以内。随 着温度升高，恒温槽介质与空气之间的温差越来越 大，导致介质液面热交换加剧，上层温场均匀性略有 下降，温度越高，温场均匀性越差，但是，即使温度 升高至 200 ℃，温场均匀性达到 0.014 ℃，仍未超过 JJG 229-2010 和 JJG 130-2011 的要求。

  50 ℃ 恒温实验

将恒温水槽设定为 50 ℃，待稳定后，将标准铂 电阻温度计置入深度为 200 mm，用于监测恒温槽的 温度，分别使用三种铂电阻温度计测试不同置入深度对测试结果的影响。将 3 支实验温度计置入深度 从 100 mm 逐渐减小到 30 mm。测试结果均为经过 修正值修正后的数据。从图 3 可以看出，置入深度 从 30 mm 变化到 100 mm 过程中，石英铂电阻温度 计和直径 4.5 mm 的金属杆铂电阻温度计测得的温 度变化均不大，均在 0.01 ℃ 以内，而对于直径 8 mm 的金属杆铂电阻温度计，置入深度大于 40 mm 时， 置入深度变化对测量结果的影响不大，而当置入深 度变为 30 mm 时，置入深度引起的偏差增加到了 0.026 ℃。
